结构鉴定检测是结构加固设计的依据，是结构可靠性鉴定与耐久性评估的手段和基础，工程结构检测是结构鉴定与加固的前提。主要有对混凝土结构强度的检测、混凝土裂缝及内部缺陷的检测、混凝土碳化深度的检测、钢筋锈蚀的检测等。

1 混凝土强度检测

混凝土强度的非破损检测主要有回弹法、超声波法和回弹-超声综合法；微破损检测主要有钻芯取样法、拔出法和射钉法。

1.1 回弹法

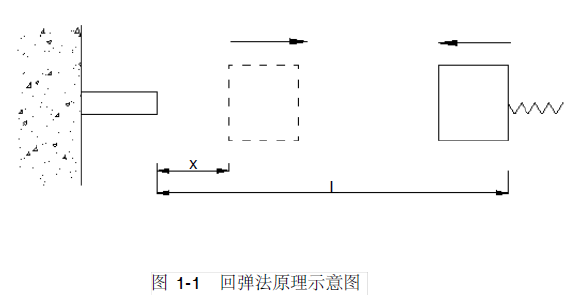

回弹法是用回弹仪检测混凝土强度的一种非破损方法。回弹仪是回弹法检测过程中所用到的最基本的工具，其基本原理用弹簧驱动重锤，重锤以恒定的动能撞击与混凝土表面垂直接触的弹击杆（如图1-1），一部分能量被混凝土吸收，另一部分能量以重锤的回弹值反映。回弹值反映了混凝土的塑性性能，自然与混凝土强度有关。

1.2 钻芯法

钻芯法利用可固定于构件表面的专门钻机， 从结构混凝土中钻取圆柱体芯样， 经切、磨加工成圆柱体试件，通过类似于立方体试块的抗压试验，测得混凝土的强度。它是一种半破损的现场检测混凝土强度的方法， 在结构物上直接钻取混凝土试样进行压力检测所测得的强度值能真实反映结构混凝土的质量。采用钻芯法测强，除了可以直接检验混凝土的抗压强度外，还有可能在芯样试体上发现混凝土施工时造成的缺陷。

1.3 超声波法

超声波是频率较高的机械波，波的频率划分如表1-1 所示。所谓的超声波检测，就是通过检测超声波在钢筋混凝土中的传播速度和固体介质的弹性量， 然后进行数学计算，判断混凝土构件的强度情况， 使用这种方法不仅能够发现钢筋混凝土中的问题还可以对混凝土构件的强度进行检测。

1.4 综合法

综合法就是采用两种或两种以上的单一法，获取多种物理参量，建立强度与多项物理参量的综合相关关系， 从不同的角度综合评价混凝土的强度。目前已采用的综合法有，超声回弹综合法、超声取芯综合法等。

2 混凝土裂缝及内部缺陷的检测

2.1 裂缝宽度检测

测量裂缝宽度常用裂缝标尺或读数显微镜。裂缝标尺检测过程简单，但只能用于粗测，测试精度低，适用于各种环境条件。读数显微镜是用具有一定放大倍数的显微镜直接观测裂缝宽度，读数精度一般为0.02mm-0.05mm，需要人工近距离调节焦距并读数和记录，有些还需另配光源，测试速度慢，测试工作的劳动强度大，而且有较大的人为读数误差，但裂缝显微镜方法是目前裂缝测试的主要方法。

2.2 裂缝深度检测

裂缝深度检测可采用凿开法或钻孔取芯法直接观测，当裂缝较深时宜用超声波法。采用凿开法检查前，先向缝中注入有色墨水，则易于辨认细微裂缝。超声波检测裂缝深度有三种方法，即平测法、斜测法和钻孔测试法。

2.3 混凝土内部缺陷的检测

对于某些钢筋密集部位，有可能因漏振、漏浆或石子架空在钢筋网上，导致混凝土内部不密实或出现空洞等内部缺陷，而成为安全隐患。目前对于重要部位的内部缺陷的检测，主要采用超声波法。采用超声脉冲检测结构混凝土内部缺陷的基本依据是，利用脉冲波在技术条件相同（指混凝土的原材料、配合比、龄期和测试距离一致）的混凝土中传播的时间（或速度） 、接收波的振幅和频率等参数的相对变化，来判定混凝土的缺陷。为了确定内部缺陷的位置，对于具有两对相互平行的测试表面的构件，应在两对相互平行的测试表面上对测

1.3 混凝土碳化深度检测

混凝土的碳化是个化学过程，空气中的CO2 不断向混凝土中渗透，并与混凝土中的Ca（OH）2 反应形成中性的aCO3，使混凝土表面碱性降低，因此碳化混凝土的碱性变化可作为检测碳化深度的依据。其检测过程为：

(1).在混凝土表面凿个小洞，深1cm 左右；

(2).用洗耳球或小皮老虎吹掉灰尘碎屑；

(3).在凿开的混凝土表面滴1％的酚酞酒精溶液；

(4).用游标卡尺或碳化深度测定仪测定没有变色的混凝土的深度。
