一、植筋加固基本定义

"植筋加固"技术是一项针对混凝土结构较简捷、有效的连接与锚固技术；可植入普通钢筋，也可植入螺栓式锚筋；现已广泛应用于建筑物的加固改造工程，如：施工中漏埋钢筋或钢筋偏离设计位置的补救，构件加大截面加固的补筋，上部结构扩跨、顶升对梁、柱的接长，房屋加层接柱和高层建筑增设剪力墙的植筋等。它是对工程中没有预埋钢筋的一种有效补救措施。

二、技术介绍

想在两根未预留锚筋的柱子上，浇筑一根新的混凝土梁在以前是不可想象的事，但现在已变成了现实，“植筋”技术可以完成这一任务。“植筋”技术是一项针对混凝土结构较简捷、有效的连接与锚固技术；可植入普通钢筋，也可植入螺栓式锚筋；现已广泛应用于已有建筑物的加固改造工程，如：施工中漏埋钢筋或钢筋偏离设计位置的补救，构件加大截面加固的补筋，上部结构扩跨、顶升对梁、柱的接长，房屋加层接柱和高层建筑增设剪力墙的植筋等。

采用植筋技术对混凝土结构进行加固改造时，原构件的混凝土强度等级应按现场检测结果确定。当采用HRB335级钢筋种植时，原构件的混凝土强度等级不得低于C15；当采用HRB400级钢筋种植时，原构件的混凝土不得低于C20。小注：若需采用HPB235级钢筋种植时，钢筋的直径不得大于12mm，原构件的混凝土强度等级不的低于C20。

主要性能指标

 安装数据及荷载

说明：

·I 级钢筋:fy=210N/MM²（设计强度），fyk=235N/MM²(标准强度）

·II 级钢筋:fy=310N/MM²（设计强度），fyk=335N/MM²(标准强度）

·混凝土强度C30，fuk,cubc,150=30N/MM²,施工温度：-5℃--40℃

·特征值中未考虑安全因子的影响，有关技术细节请与锦达加固工程技术部联系

国标GB-50367-2006 混凝土结构加固设计规范中明确规定了植筋加固的相关要求参数。

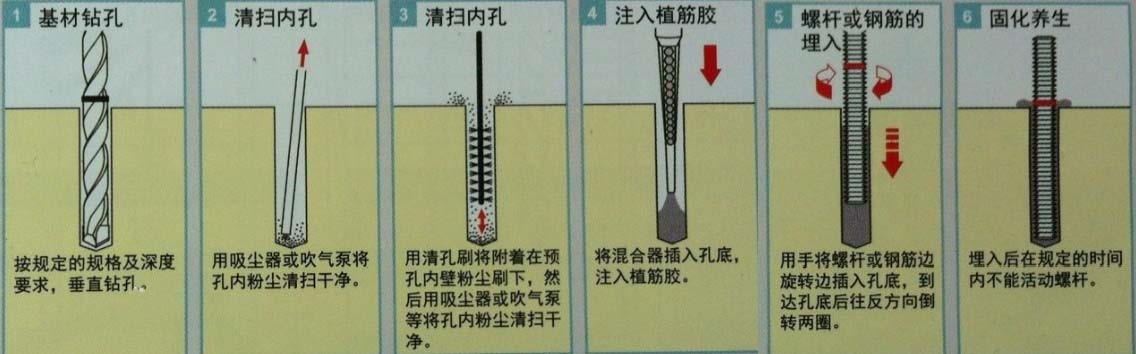

三、植筋加固工艺流程

植筋加固工艺流程如下所示：

步骤一：钻孔

根据设计图的配筋位置及数量，错开原结构公斤位置，标注出植筋位置。请有关部门验线，合格后就可钻孔。

用冲击钻钻孔，钻头直径应比钢筋直径大5mm 左右，钢筋选用首钢生产的φ25 钢筋，钻头选用φ30 的合金钢钻头孔深大小15d(375mm),实际钻深400mm.钻孔时，钻头始终与柱面保持垂直。

步骤二：洗孔

洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用喜得利毛刷（这种毛刷不掉毛），套上加长棒，伸至孔底，来回反复抽动，把灰尘、碎渣带出，再用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收，合格后方可注胶。

步骤三：注胶

植筋胶是双组分专用成品，取一组强力植筋胶，装进套筒内，安置到专用手动注射器上，慢慢扣动板机，排出铂包口处较稀的胶液废弃不用，然后将螺旋混合嘴伸入孔底，如长度不够可用塑料管加长，然后扣动板机，板机孔动一次注射器后退一下，这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到80%即可。孔内注满胶后应立即植筋。

步骤四：植筋

在注胶前梁底模板就已支好，便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷，清除锈污，再用酒精或丙酮清洗。钻孔内注完胶后，把经除锈处理过的钢筋立即放入孔口，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。

步骤五：固化

钢筋植入后，在梁底模板上定位，在强力植筋胶完全固化前不能振动钢筋。强力植筋胶在常温下就可完成固化，50h 后便可进行下道工序施工。

步骤六：检验

在植筋施工前，要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。

方法是：制作与要植筋部位混凝土构件相同强度等级的混凝土试件，按植筋步骤，植入3 组钢筋，待植筋胶完全固化后，进行拉拔实验。实验用专用的钢筋测力计当加力达到Ⅱ级钢筋屈服强度（450N/mm2）时，出现颈缩现象，继而拉断。

测试时测力计施加于卡具的力应符合FC≥FYK（FC：测力计施加的力，N/mm2；FYK：钢筋的屈服强度，N/mm2）

试验证明：植筋用的植筋胶强度大于钢筋的屈服强度，植筋的破坏是钢筋的屈服破坏，不是胶的粘结破坏，这表明钢筋和植筋胶都是合格的。

植筋后进行非破损性拉拔试验，用来检测工作状态下的植筋质量，检测的数量是植筋总数的10%。

检测中，测力计施加的力要小于钢筋的屈服强度、大于由设计部门提供的植筋设计锚固力值。公式为：

FM＜FC＜FYK（FC：测力计施加的力，N/mm2；FYK：钢筋的屈服强度，N/mm2；FM：植筋设计锚固力，N/mm2）

检测实验合格后就可进行下道工序。

步骤七：绑筋、支模、浇注混凝土

钢筋在抗拉拔试验合格后就可按施工图开始绑筋、支模、浇注混凝土。

四、注意事项：

1、植筋后，一般不允许在所植钢筋上焊接，如确实需要焊接时，焊点距离基材混凝土表面应大于15d，且应采用冰水浸渍的毛巾包裹植筋外露部分的根部。

2、承台围堰必须牢固，确保在植筋期间不能有水流入承台范围，承台要保持干燥。如果不能保障承台干燥，那此方案不可行。

3、注意天气变化，植筋施工开始前要查看天气预备，要确保在植筋施工期间天气状况良好，不要在阴雨天气施工。针对本工程在厂房内部施工，故无需考虑天气因素的影响。

4、钢筋必须按要求除锈，钢筋表明不能有油渍等杂物。

5、植筋所用的锚固胶必须是合格产品，各项性能指标要符合规范要求。

6、为了保证植筋质量，必须避免第四条中提到的影响植筋质量缺陷的各个因素发生我们要从工、

料、机、工艺、环境以及方法等几个方面综合考虑，要做到万无一失。

7、植筋施工用电要按照项目的用电规程操作，避免违章。

8、植筋所用的设备及机具必须按找该设备或机具的操作规程操作，不允许违章操作。

9、植筋所用的材料不能到处乱扔污染环境。

五、应用领域

1、建筑物新增梁、楼板、墙体、立柱等。

2、墙体、柱、梁等加固。

3、对桥梁，柱加大断面植筋，柱加牛腿，水平植筋。

4、墙体加厚拉结植筋。

5、结构加层柱头拉结钢筋，梁体接长水平植筋，梁上加柱，垂直植筋，基础、连续墙植，预制梁修复植筋

6、幕墙埋件。

7、机械设备固定。

8、岩石，砖砌体等锚固。

六、植筋胶

1. 产品简介

JD-31 高强建筑植筋胶系双组分高强复合树脂结构胶，具有锚固力强、固化速度快，施工简便、材料成本低等特点。

2. 产品特点

·固化速度快，调和后在室温下快速固化·对建筑物结构承载快、锚固力强·耐热性能好、常温下无蠕变

.抗老化、耐介质（酸、碱、水）性能好

·抗焊性、阻燃性

·密封性、防潮性、抗震性好

·工艺性能好可在-10℃～+40℃的环境下施工

3. 适用范围

·各种建筑结构中钢筋、螺杆埋植

·建筑结构加固、补强

·建筑结构框架、剪力墙植筋

·各种设备基础的固定

·铁路、公路、桥梁、水利改扩建工程加固

·广告牌、隧道管线、高架道路隔音板和护栏固定

4. 固化时间

ZY-31 型固化时间

5. 配胶比例

胶和固化剂配胶比例：20：1

6. 包装规格

·本品采用塑料桶包装，胶和固化剂统一在一个桶内包装

·分15kg /组、和5kg/组两种包装规格

7. 注意事项

·充分搅拌、彻底清洁钻孔，未固化前严禁触动杆体

·施工时须佩戴手套、口罩、护目镜、安全帽等防护用品

·若不慎弄到皮肤或衣物上，可清洗并用大量清水冲洗，若不慎食用或溅入眼睛，应立即就医

8.运输、储存

·本品属非危险品，按一般化学建材运输

·运输途中不得曝晒、雨淋、倒置或损坏包装

·本品应避光储存在阴凉（5-25°C）、干燥的库房内，储存期6 个月。
