碳纤维加固板支座平面注写方法示意图
发布日期：2020-03-18 22:51:32 浏览量：4973【图集】碳纤维加固板支座平面注写方法
板支座加固施工图中，应注写的内容包括：碳纤维布层数、宽度、长度、轴线间距，并用粗实线表示板顶碳纤维，见表4.2.2-2和图4.2.2（e）、图4.2.2（f）。
表4.2.2-2 碳纤维加固板支座平面注写方法注写内容
注写内容 | 示例 |
碳纤维布层数、宽度、 | 例：2T-100@300,表示2层碳纤维布，宽度为100，轴线间距为300，长度为左右两侧各1500，在图中直接表示 |

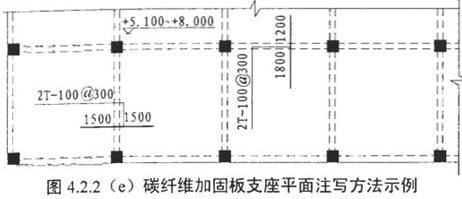

注：图4.2.2（e）碳纤维加固板支座平面注写方法示例
注：图4.2.2（f）碳纤维加固板支座平面注写方法示意图
文章来源： 永年加固公司 本文链接: http://www.lubanwang.com/article.php?name=20170225225509 任何关于加固工程的问题和建议，敬请咨询：0591-87868646
