植筋加固概述

化学法植筋加固是指建筑工程化学法植筋胶植筋，简称植筋加固，又叫种筋，是目前建筑结构抗震加固工程上的一种钢筋后锚固利用结构胶锁键握紧力作用的连接技术,是结构植筋加固与重型荷载紧固应用的最佳选择。化学法植筋是指在混凝土.墙体岩石等基材上钻孔,然后注入高强植筋胶,(注:高强建筑植筋胶大致分为注射式植筋胶和桶装式植筋胶两种)。再插入钢筋或型材,胶固化后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑工程技术。

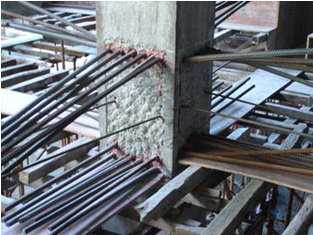

（注：植筋加固工程案例）

二：植筋加固的技术标准

（1）混凝土梁浇筑植筋加固技术：
弹线定位→钻孔→洗孔→注胶 →植筋→固化养护→抗拔试验（抽检）→绑筋浇混凝土。

（2）砖砌体植筋加固工艺：
弹线定位→钻孔→洗孔→注胶 →植筋→固化养护→抗拔试验（抽检）→砖砌体砌筑施工。

三：植筋加固施工操作

（1）弹线定位

根据设计图的配筋位置及数量，错开原结构公斤位置，标注出植筋位置。请有关部门验线，合格后就可钻孔。

（2）钻孔

用冲击钻钻孔，钻头直径应比钢筋直径大5mm左右，钢筋选用首钢生产的φ25钢筋，钻头选用φ30的合金钢钻头。孔深大小15d(375mm),实际钻深400mm.钻孔时，钻头始终与柱面保持垂直。

（3）洗孔

洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用喜得利毛刷（这种毛刷不掉毛），套上加长棒，伸至孔底，来回反复抽动，把灰尘、碎渣带出，再用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收，合格后方可注胶。

（4）注胶

大部分植筋胶是双组分专用成品，取一组强力植筋胶，装进套筒内，安置到专用手动注射器上，慢慢扣动板机，排出铂包口处较稀的胶液废弃不用，然后将螺旋混合嘴伸入孔底，如长度不够可用塑料管加长，然后扣动板机，板机孔动一次注射器后退一下，这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到80%即可。孔内注满胶后应立即植筋。

（5）植筋加固

在注胶前梁底模板就已支好，便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷，清除锈污，再用酒精或丙酮清洗。钻孔内注完胶后，把经除锈处理过的钢筋立即放入孔口，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。

（6）固化养护

钢筋植入后，在梁底模板上定位，在强力植筋胶完全固化前不能振动钢筋。强力植筋胶在常温下就可完成固化，50h后便可进行下道工序施工。

（7）检测试验 ：

在植筋施工前，要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。

方法是：制作与要植筋部位混凝土构件相同强度等级的混凝土试件，按植筋步骤，植入3组钢筋，待植筋胶完全固化后，进行拉拔实验。实验用专用的钢筋测力计，当加力达到Ⅱ级钢筋屈服强度（450N/mm2）时，出现颈缩现象，继而拉断。测试时测力计施加于卡具的力应符合FC≥FYK（FC：测力计施加的力，N/mm2；FYK：钢筋的屈服强度，N/mm2）

试验证明：植筋用的植筋胶强度大于钢筋的屈服强度，植筋的破坏是钢筋的屈服破坏，不是胶的粘结破坏，这表明钢筋和植筋胶都是合格的。

植筋后进行非破损性拉拔试验，用来检测工作状态下的植筋质量，检测的数量是植筋总数的10%。 检测中，测力计施加的力要小于钢筋的屈服强度、大于由设计部门提供的植筋设计锚固力值。公式为：FM＜FC＜FYK（FC：测力计施加的力，N/mm2；FYK：钢筋的屈服强度，N/mm2；FM：植筋设计锚固力，N/mm2），检测实验合格后就可进行下道工序。

（8）绑筋、支模、浇注混凝土钢筋：

在抗拉拔试验合格后就可按施工图开始绑筋、支模、浇注混凝，整个植筋加固到此完成。

四、    植筋技术操作步骤

1、     钻孔：用金刚石水钻钻孔，以保证混凝土不松动破坏。

2、     清孔：吹去孔内混凝土颗粒，用易挥发性有机溶剂清洗孔壁。

3、     清洗钢筋：用易挥发性有机溶剂对钢筋植入段进行认真清洗，去除锈、油。

4、     注胶、植筋：注入结构胶，将钢筋旋入，要求灌胶充分，孔口有胶溢出。

五、    植筋锚固长度

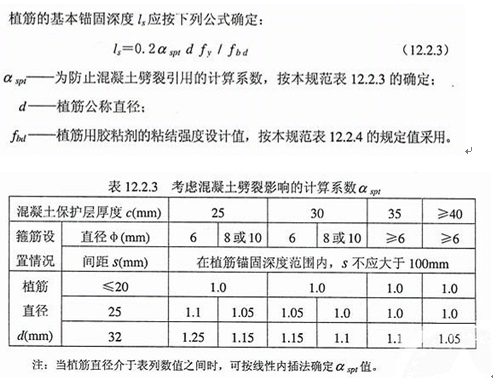

根据《混凝土加固设计规范》植筋技术要求：

考虑各种因素对植筋受拉承载力影响而需要加大锚固深度的修正系数ΨN，应按下列公式计算：

经计算得出三级直径25钢筋植筋锚固深度：24d。

六、钢筋绑扎操作方法：

1、植入钢筋从一层顶延伸至地平标高-1.55m锚固，并对各个需植筋的柱另附一根2.1m植入60cm钢筋，并做拉拔实验。

2、将未拆除箍筋降至地平-0.95m，保证上部及下部箍筋为原有箍筋，对整改柱体中部重新制作绑扎箍筋，箍筋做U型弯在中部搭接焊，搭接距离大于等于10d。
